ЛОГИЧЕСКИЙ АНАЛИЗ



Логический анализ опасностей базируется на понятиях булевой алгебры (алгебры логики).

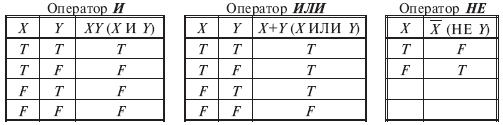

В алгебре логики переменные, обозначаемые заглавными буквами, имеют, как правило, смысл некоторых событий или факторов. Например, можно обозначить символом А событие, состоящие в повреждении какой-то части машины. Если это происходит, то мы говорим, что А=Т или что А истинно. Если это событие не происходит, говорим, что А=F или что А ложно. Такие высказывания справедливы для некоторого определенного интервала времени и вероятности, связанной с появлением события. Переменные в алгебре логики принимают два значения: истина или ложь (появление или непоявление). Аналогично и функции принимают два значения в зависимости от комбинации логических переменных. Функции образуются с помощью операций И, ИЛИ и НЕ. Смысл этих операций определяется таблицами истинности.

Истинное значение функции задается значениями переменных, входящих в нее. Например, пусть функция А имеет вид
А = ВС + D.
Чтобы определить истинное значение А, надо знать истинные значения четырех переменных. Вычисление значения отдельных членов ведется в порядке: (1) НЕ, (2) И и (3) ИЛИ. Таким образом, если В=ЛОЖЬ, С=ИСТИНА, D=ИСТИНА и Е=ЛОЖЬ, то, используя таблицы, получим:
А = FT + T = FT + TT = F + T = T.



Порядок вычисления операций может быть изменен применением скобок, причем выражения внутренних скобок вычисляются первыми. Например,
А = В() = F() = F() = F = FT = F.

При определенных навыках такие вычисления производятся достаточно быстро.
Особый интерес представляет применение алгебры логики для анализа предполагаемых производственных опасностей.

ПРИМЕР 1. На новой машине имеется цепной привод, который хоть и имеет защитное устройство, но в данном режиме работы должен быть убран. В нормальном режиме сама цепь работает с большим напряжением. Поэтому можно ожидать, что она быстро изнашивается и периодически рвется. Частицы от другого оборудования, попадая в цепь, также могут привести к ее обрыву. В случае обрыва цепи имеющееся защитное устройство, в зависимости от обстоятельств, может не обеспечить защиту рабочего.

Логическими переменными в этом случае будут:
А - защита цепи убрана;
В - цепь изнашивается и рвется;
С - технологические частицы приводят к обрыву цепи;
D - защита достаточна, чтобы защитить рабочего в любом случае.
Х - соответствует наличию опасной ситуации. Логическая операция примет вид
Х = А +B +C или Х = А + (В + С) .

Для предотвращения опасной ситуации нужно, чтобы величина Х не стала истиной. Это имеет место, когда А ложно, D истинно или и В и С ложны одновременно.

Покажем еще пример использования принципов алгебры логики. В частности, применим отождествление истинного события с единицей, а ложного с нулем.

ПРИМЕР 2. При строительстве здания компрессорной станции проводились отделочные работы. Бригада отделочников, численностью пять человек, работала на лесах на высоте 3 м от нулевой отметки. При установке бадьи с раствором леса обрушились. Четыре человека были травмированы. Очевидцы несчастного случая, пострадавшие и должностные лица дали показания, на основании которых были выделены основные факторы несчастного случая.

Обозначим эти факторы логическими переменными (заглавными буквами):
А - леса удовлетворяли техническим условиям (ТУ) и правилам техники безопасности (ПТБ);
B - крановщик был нездоров;
C - нагрузка на леса удовлетворяла ТУ и ПТБ;
D - кран был неисправен;
E - на леса был установлен слишком тяжелый груз;
F - в момент опускания груза производился поворот стрелы;
G - перед началом работы крановщик осмотрел кран;
H - перед началом работы мастер осмотрел леса.

Анализ причин несчастного случая (отказа) при помощи булевых функций выполняют следующим образом. Установив факторы несчастного случая (НС) составляется матричная форма (табл. 6.11.1) для его описания. Если очевидец утверждает, что данный фактор имел место, в соответствующую графу заносят "1", если нет, то "0", при отсутствии адекватной информации делают прочерк "-". Затем составляют функцию алгебры логики (Fал). Для каждого очевидца определяют свою конъюнкцию. Если фактор имел место, то букву записывают в утвердительном значении; если нет - в виде инверсий; при "-" букву опускают. Полученную функцию минимизируют перебором всех эквивалентных формул (либо применяя соответствующие методы) и подвергают анализу, при котором устанавливают основные причины несчастного случая и сопутствующие им факторы.

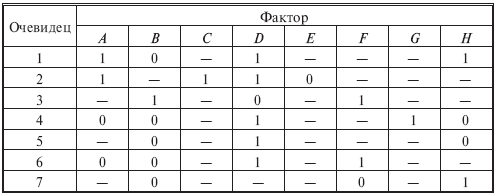

Таблица 6.11.1
Подготовка данных для составления Fал



Искомую Fал, для которой X - несчастный случай, запишем в виде
X = ADH+ACD+BF+DG+D+DF+H.

Минимальная формула будет иметь вид
X = BF + D + ACD + FH.

Если несчастный случай произошел, то X=1, т.е. имеет место одна из четырех альтернатив:
- крановщик не был здоров, кран был исправен, был поворот стрелы в момент опускания груза;
- крановщик был здоров, кран был неисправен;
- леса удовлетворяли ТУ и ПТБ, нагрузка на леса удовлетворяла ТУ и ПТБ, груз был установлен на леса в соответствии с требованиями ПТБ;
- кран был исправен, был поворот стрелы в момент опускания груза, мастер осмотрел леса перед началом работы.

Из примеров очевидно, что алгебра логики не отвечает на поставленный вопрос, но дает возможность поставить задачу так, что решение может быть принято при минимальной трудоемкости последующего анализа и сократить количество рассматриваемых подсистем.
